<h1>PUNTA LÓGICA 4</h1>

Continuación 4

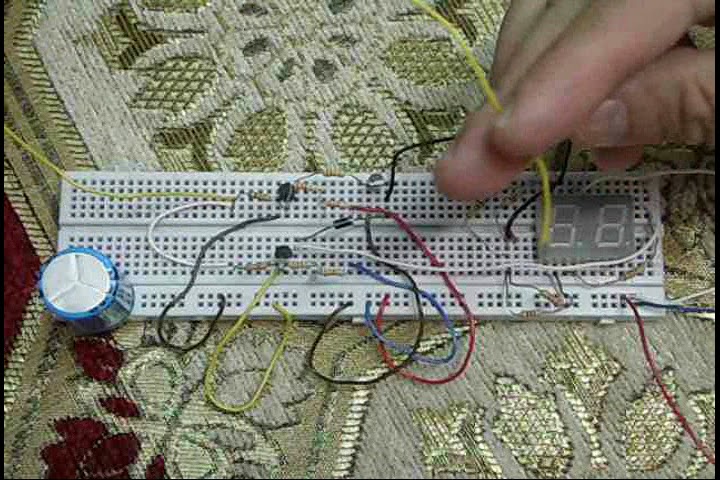

En este paso haremos unas pruebas para observar en donde se encuentran eléctricamente, cada uno de los segmentos del display, para esto buscaremos primero el ánodo colocando o conectando a positivo del protoboard una resistencia de 1 K Ohm y el otro extremo de la resistencia la conectaremos en uno de los orificios del protoboard y con un cable conectado a negativo empezaremos a repasar cada orificio alrededor del display, hasta que encienda alguno de los segmentos. Si no enciende ninguno, entonces cambiaremos la resistencia de lugar y volveremos a hacer el repaso con el negativo y así sucesivamente hasta conseguir que uno o todos los segmentos enciendan. En ese momento tendremos identificado el ánodo del display con la resistencia, por lo tanto retiraremos la resistencia y la sustituiremos por un cable rojo que vaya al positivo del protoboard. ADVERTENCIA: Cuando hagamos esta conexión, no debemos usar el cable del negativo ya que podríamos quemar el display, debido a que retiramos la resistencia y está conectado directamente.  Cada vez que encontremos un segmento, debemos señalarlo a través de una resistencia de 1 K Ohm.

Este es la figura que debemos buscar, Yo le llamo el casi cero (0), ya que necesitaríamos el uno (1) para poder completarlo. Esta figura la fabricaremos tomando las resistencias de todos los segmentos que ya hemos identificado para esta figura y las conectaremos a un solo punto del protoboard (ESTO NO SIGNIFICA QUE LA CONEXIÓN SE HAGA A UN SOLO HUECO. ESO NO SE DEBE HACER). Un solo punto del protoboard implica 5 huecos libres pero unidos entre sí. Y de estos 5 huecos sólo usaremos 4 para las resistencias y 1 para el cable de conexión. Una vez hechas estas conexiones colocaremos este cable a negativo (SÓLO PARA PROBAR) y debemos ver esta forma.

Ahora al igual que el paso anterior, tomaremos las resistencias de los segmentos que forman el uno (1) y las conectaremos a otro punto diferente del protoboard, en donde usaremos dos huecos de este punto para las dos resistencias de estos segmentos y un punto para el cable de conexión. Una vez hecho esto, colocaremos este cable al negativo (SÓLO PARA PROBAR) y debemos ver esta forma. Si hacemos un puente (DE PRUEBA) entre punto de casi cero (0) y punto de uno (1), visualizaríamos el cero (0) completo.

Aquí les muestro el circuito completo en donde asociaremos el display de 7 segmentos a la totalidad del dispositivo y para esto nos valdremos de los cables de los puntos del casi cero (0) y el uno (1).  El cable del casi cero (0) va conectado al negativo del diodo rectificador y el cable del uno (1) va conectado al positivo del diodo rectificador y eso es todo.

Continua 5
