<h1>PUNTA LÓGICA 1</h1>

Punta Lógica

Muy bien niños vamos a armar hoy una punta lógica con esto vamos a aprender a visualizar en un display de siete (7) segmentos lo que son los unos y los ceros, los positivos y los negativos con el fin de detectar fallas o averías en los circuitos electrónicos lógicos, vamos a utilizar un transistor PNP, ¿si? donde la base decimos que es de valor N, y este es el que va a detectar el negativo o el cero, lo conectamos en la parte superior del protoboard y lo tenemos así, inmediatamente utilizamos otro transistor, un 2N2222 muy famoso y este es de material de base P, es decir, que es un transistor NPN, lo conectamos acá, en la parte de abajo, según el plano, vamos a utilizar unas resistencias de 10 K a la base de cada uno de nuestros transistores, procedamos entonces, vamos primero con la resistencia de 10 K a la base del transistor PNP y la otra base a una resistencia de 10 K de nuestro transistor NPN, aquí lo tenemos, esa es nuestra conexión.

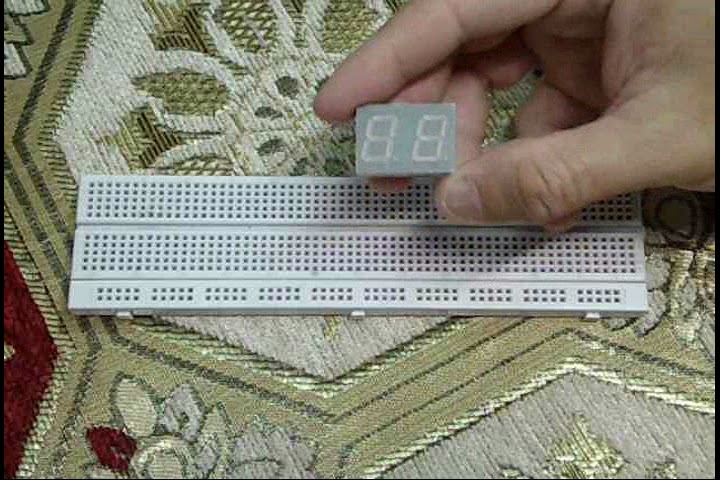

Este circuito llamado Punta Lógica, se encargará de servirnos como herramienta, para diagnosticar fallas o buen comportamiento en los circuitos electrónicos lógicos.  Esta realizado para circuitos integrados de Tecnología CMOS, ya que estos funcionan con 12 voltios, pero se pueden hacer modificaciones  resistivas para tecnología TTL. Para nuestro circuito usaremos un display de 7 segmentos, en este caso usé uno doble, porque estaba reciclando material que ya tenía, pero sólo usaremos un display. Una punta lógica es un dispositivo capaz de informar al usuario que nivel lógico está midiendo.  Entonces en el display se reflejará un uno (1), si se está midiendo un valor positivo o uno (1) Lógico, se reflejará un cero (0) si se está midiendo un valor negativo o un cero (0) lógico y no marcará ningún valor si la punta esta al aire o no existe valor presente en la medición. Este tipo de circuitos son muy útiles ya que cuando estamos construyendo una calculadora o un circuito lógico complicado, se acumulan muchos cables y por error quedan pines sin conectar y esto ocasiona fallas. Al ir midiendo las salidas y observar la falla, se seguirá buscando la falla hacia atrás, siguiendo el plano y saltando de conexión en conexión hasta observar el cero (0) o el uno (1) que no va ahí, en ese punto. Ahora tomemos nuestro protoboard y comencemos a fabricar nuestro circuito.

Usaremos un transistor PNP, 2N3906, para la detección del cero (0), ya que su base es N (Negativo). Este transistor al verlo de frente, es decir, con las letras de frente a nosotros tiene la siguiente configuración en sus pines: Pin Izquierdo es el emisor de material P, se polariza con positivo, Pin del medio es la base de material N, se polariza con negativo (Aquí es con lo que detectamos el cero (0)), y el Pin Derecho es el colector de material P y este pin se polariza al revés por lo que le entregaremos  valor negativo.  Este circuito no representa carga, por lo que este transistor posee la suficiente potencia y el brillo del display será muy bueno.

Ahora usaremos un transistor NPN, 2N2222, con lo que detectaremos el uno (1) lógico ya que su base es P (Positivo). Este transistor al verlo de frente, es decir, con las letras de frente a nosotros tiene la siguiente configuración en sus pines: Pin Izquierdo es el emisor de material N, se polariza con negativo, Pin del medio es la base de material P, se polariza con positivo (Aquí es con lo que detectamos el uno (1)), y el Pin Derecho es el colector de material N y este pin se polariza al revés por lo que le entregaremos valor positivo.  Este circuito no representa carga, por lo que este transistor posee la suficiente potencia y el brillo del display será muy bueno.

La parte más crítica de este circuito o la razón por lo que trabaja bien, es por la configuración de las resistencias, ya que ellas lo obligan a trabajar como queremos, es decir, limitan su comportamiento, ya que los valores de este fenómeno son tan cercanos, que se presentan paradojas, que hacen que el circuito falle si no se construye correctamente. Aunque este circuito es para medir valores lógicos, su construcción y funcionamiento real, es analógico, por lo que la búsqueda de las resistencias que lo hacen trabajar correctamente, son la pieza clave de todo el circuito.

Continua en (2)
